关于压力表的表面外壳直径尺寸、精确度等级、测量范围、螺纹尺寸等分享
简介
压力表是在日常管道配件中起观测压力或者测压的；但是在现实生活中很多采购不懂，来不来就以国标这个市场滥用词来敷衍了事；现从多年经验中分享些常规压力表专业性知识；仅供参考交流。
1：压力力表表面常规外壳直径尺寸：
常规为：Φ40、Φ60、Φ63、Φ100、Φ150、Φ200、Φ250。
2：压力表的精确度等级：
0.4级、1.0级、1.6级、2.5级、4.0级。【常用1.6和2.5级】
3：测量范围：单位为(Mpa)
压力表：（正压）
0-0.1；0-1；0-10；0-100；0-1000
0-0.16；0-1.6；0-16；0-160
0-0.25；0-2.5；0-25；0-250
0-0.4；0-4；0-40；0-400
0-0.0；0-6；0-60；0-600
真空压力表：（负压）
-0.1-0
压力真空表（正负压）
-0.1-0.06；-0.1-0.15；-0.1-0.3；-0.1-0.5；-0.1-0.9
-0.1-1.5；-0.1-2.4
4：压力表螺纹尺寸
Φ40表面(对应螺纹为M10*1)。
Φ60/Φ63表面(对应螺纹为M14*1.5)
Φ100、Φ150、Φ200、Φ250表面(对应螺纹为M20*1.5或客户指定螺纹)
材质：
普通、不锈钢。
压力表部分分类：
普通压力表、耐震压力表、电接点压力表、真空表、不锈钢压力表、膜盒压力表、隔膜压力表、氧气压力表、乙炔压力表、远传压力表、船用压力表等。
详细实物图请看网站http://www.cqxygj.com/index.php/yalibiaojipeijian/
0：安装方式
（1)径向压力表【用途极为广泛】。
(2)轴向压力表。【轴向嵌装式、轴向带前边、轴向背卡式】
注意：安装压力表禁止用手去扳压力表盘，应用扳手去螺纹处固定安装。

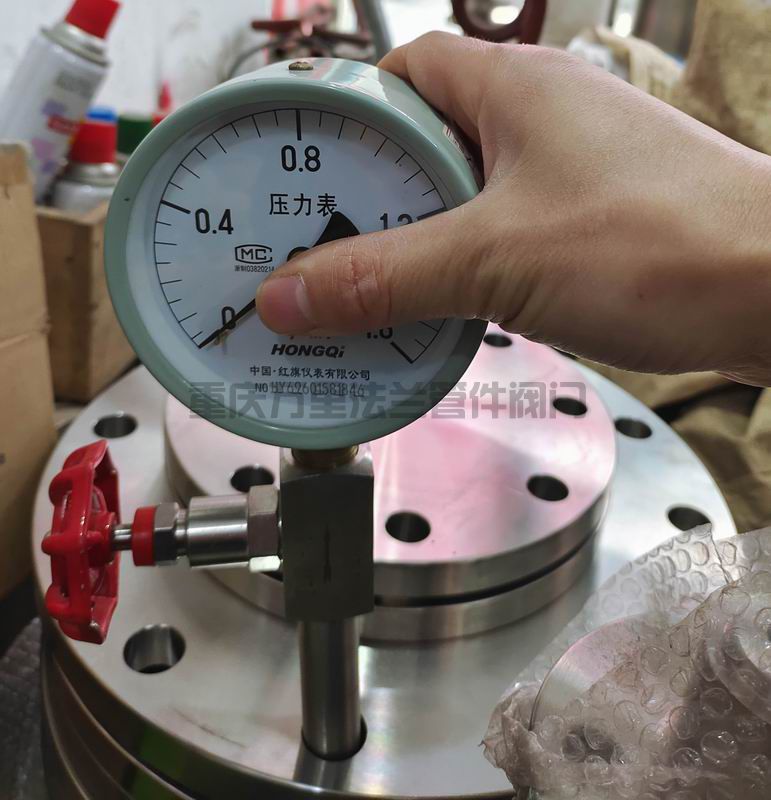

错误安装方式

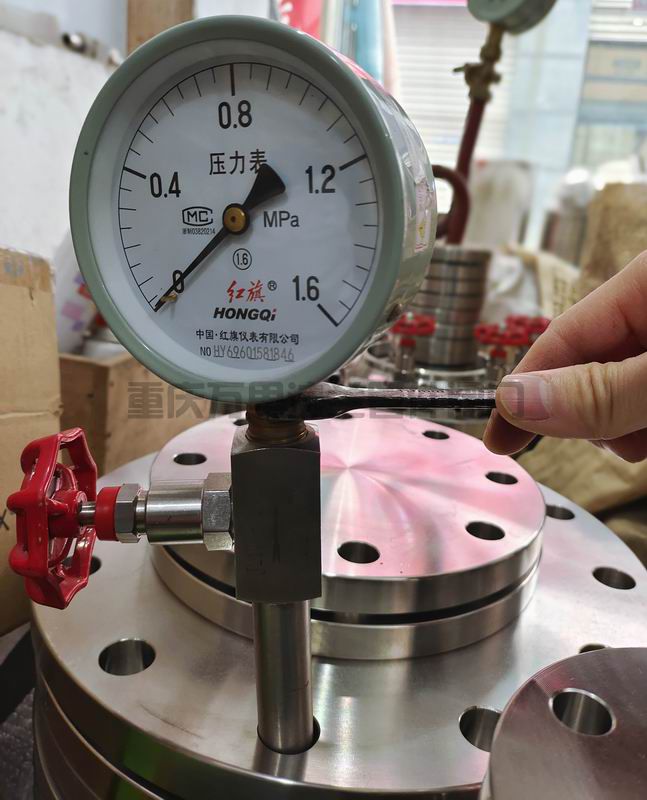

正确安装方式

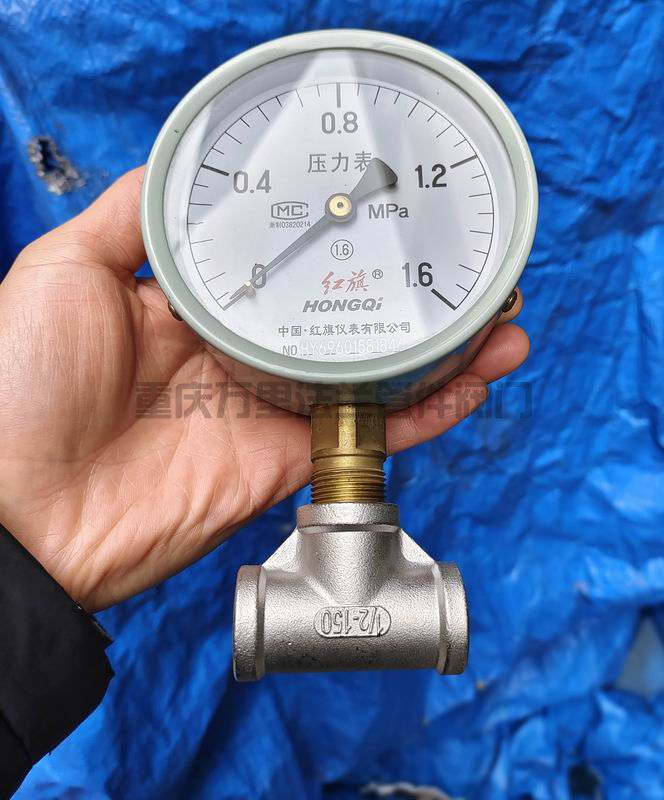

在管道安装中发现很多安装极为不负责乱安装，好多次看见安装压力表螺纹是直接和管道上镀锌管件内螺纹连接，这种是不规范的链接方式，很容易泄露现象！镀锌管件常规就是管螺纹，而压力表是细螺纹。可见压力表螺纹尺寸区分。
不锈钢耐震压力表用途：
广泛用于石油、化工、化纤、治金、电站、医药、食品等工业部门中有耐腐蚀、耐震动等要求较高的工艺流程中测量各种流体介质的压力。不锈钢耐震压力表外壳内填充阻尼油，使测量机构具备抗工作环境振动及介质压力脉动的能力。
正常工作条件
环境温度：普通型-40℃-70℃，耐震型-25℃-55℃安全工作介质温度<200℃(超过-40℃-70℃时应附加表前散热装置)。
温度影响：当使用环境温度偏离20℃士5℃时，温度报动类大8北化情R型G/17214.3 V.H.4级。
材质：表壳为304SS(型号含“(316L)”时为316L)，传动机构为304SS，弹性元件为316L，接头为304SS(型号后缀“316L”时为316L)，安装玻璃。
外壳防护等级:GB4208IP65级，适应户外安装条件。
产品执行标准:GB/T1226-2017、JB/T6804-2006。
结构特征与工作原理
仪表正常工作环境震动:
表壳内充硅油:V.H.5级
表壳内不充硅油:V.H.3级
不锈钢(耐震)压力表由导压系统齿轮传动机构(包括机芯和连杆)、示值装置(指针与刻度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
仪表的工作原理是基于弹性元件(导压系统中的弹簧管)变形。
在被测介质的压力作用下，迫使弹簧管的末端产生相应的弹性变形，发生位移这一位移借助指针在刻度盘上的位移量指示出待测压力值。
使用维护保管保养和维修
①:仪表使用半年后，应检查一次零位和基本误差如果指针不在零位、基本误差超过标准规定，都应重新调整，检验后再使用
②:在使用时，若仪表发生故障(指针失灵、内部零件松动或脱落、误差增大等现象)应即检修或送制造厂修理。
安装与使用
安装前请仔细核对型号规格及测量范围，确认仪表在垂直时指针处于零位。
仪表应垂直安装，且安装处和测量点的距离应尽量缩短。对液体介质，应尽量使仪表与测量点保持同一水平高度，否则须计入相应液体柱附加误差。
为消除内压影响，仪表检定时，应将表壳上部的注油孔密封塞取下。检定后将该密封塞重新装上，以免漏油。使用中应注意定期通气。
保持仪表清洁，用于测量氢、等特殊气体介质的仪表，应严格脱脂禁油。
盘装仪表应注意使导压接口对准仪表接头，轴线不重合可能会导致损坏。
装卸仪表时，应使用扳手类工具扳动接头四方部位，而不应直接扳动表壳。
试机运行时，应注意缓慢开关表前阀门，避免过压冲击损坏仪表。
注意事项
收到产品后，请检查包装及外形是否完好，并核对压力表型号和规格是否与您选购的产品相符。
用户再使用时，请不要自行拆卸、修理和改装，以免造成产品的损坏。
出现非正常现象，请联系售后技术人员。
使用中的仪表必须按相关规定进行周期检定并经常确认其有效状态。
